  Pěti pásmový mobilní vertikál podle OK2JUA

  V časopisu radioamatér č.2/09 jsme našli návod na stavbu antény pro mobilní použití. S Arnoldem OK5AMA jsme se rozhodli, že jí zkusíme vyrobit. Přeci jen na KV vždy drátovka tahat nelze. V první fázi jsme zkoušeli PVC 1/2" trubku přidělat pomocí bajonetů z vojenských trubek, ale Arnold přišel s lepším uchycením a to přímo pomocí PL na RG 213 a to přímo zalepit do PC trubky. Ve finále se anténa nechá natočit přímo do magnetického držáku do PL panelu. Jako ochranu proti vylomení Plka jsme ještě celé PL zalepili pomocí epoxidové pryskyřice do další 1" PVC trubky. Ta po dotažení dosedne celou plochou na magnet. A anténa se tím výrazně zpevní. Jako zářič jsme použili protiváhu z vojenské antény, která je výsuvná a tedy i plynule laditelná. Po bádání a zkoušení jsme dospěli ke dvěma verzím antén. Jedna podle návodu pětipásmová a druhou pro mě, jsme dělali pouze třípásmovou pro pásmo 80m, 40m, 20m.

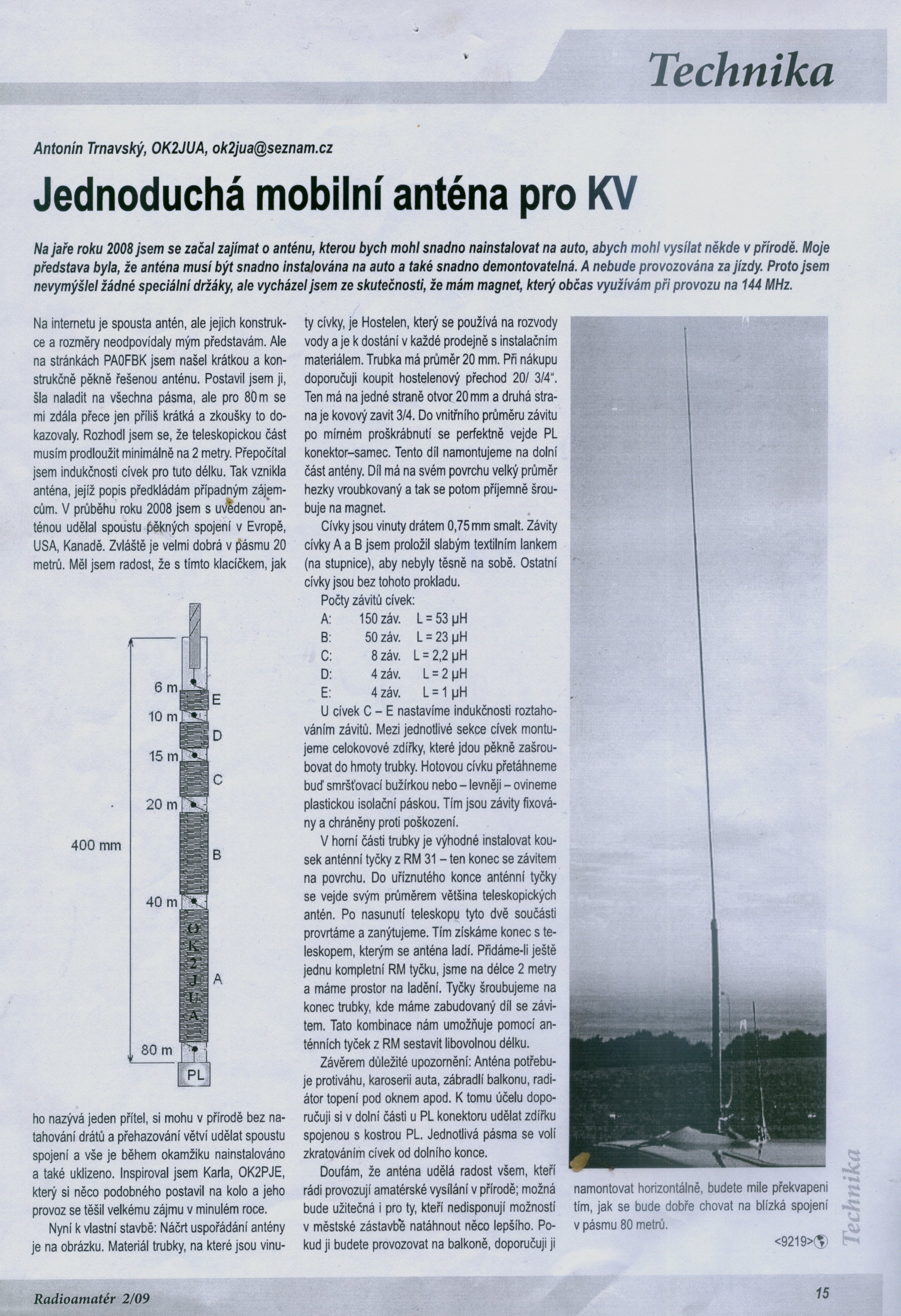

  ZDE originál skenu pro tisk

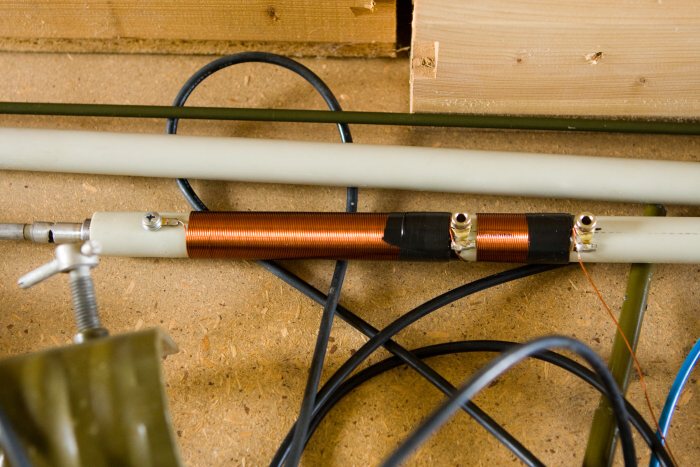

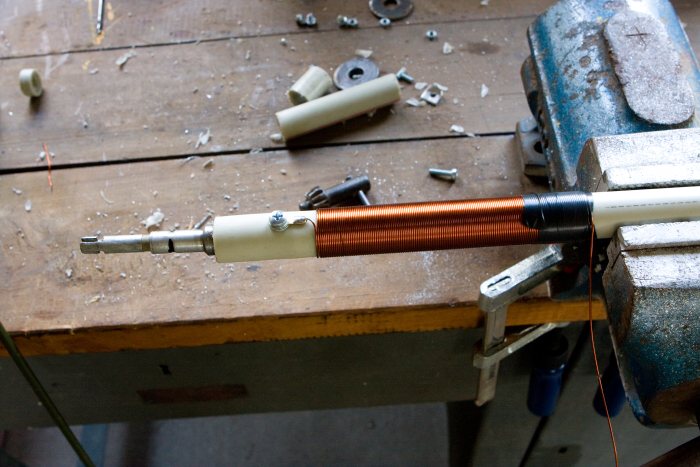

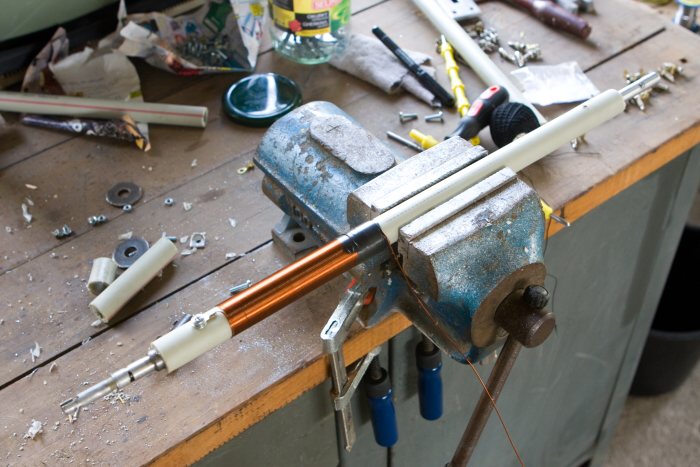

První testovací kus.



Arnold pájí.

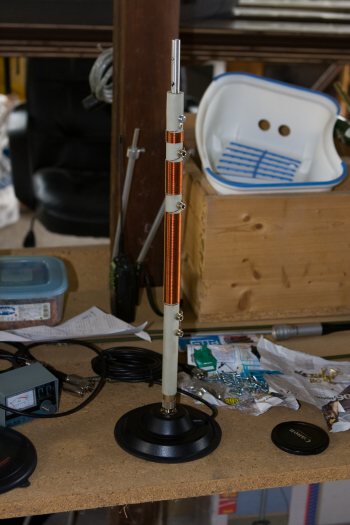

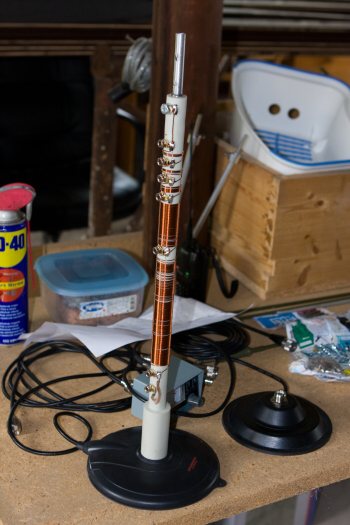

Druhá verze antény. Pro pět pásem a připravená pro našroubování na magnet.

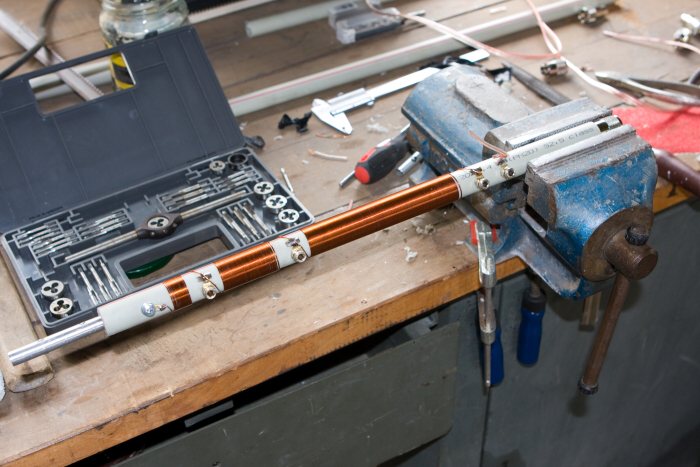

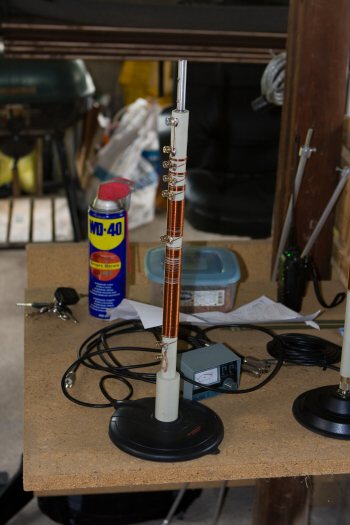

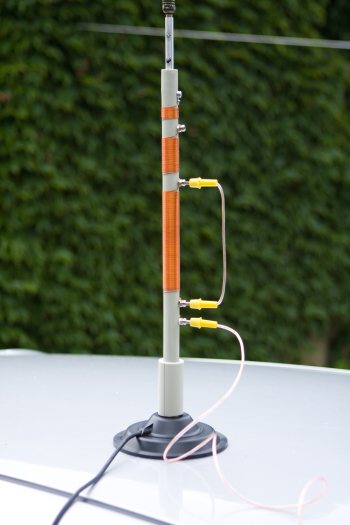

Třetí verze antény, která je jen pro tři pásma 80, 40 a 20m.

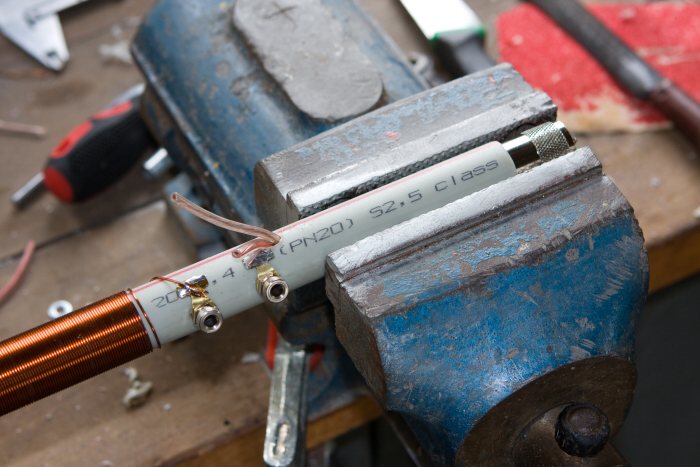

Ve spodní části je i zdířka pro uzemnění.

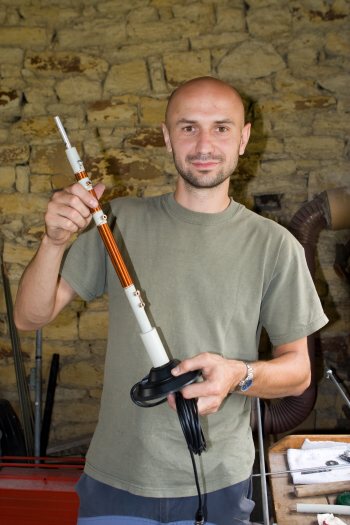

Finálovka 1.

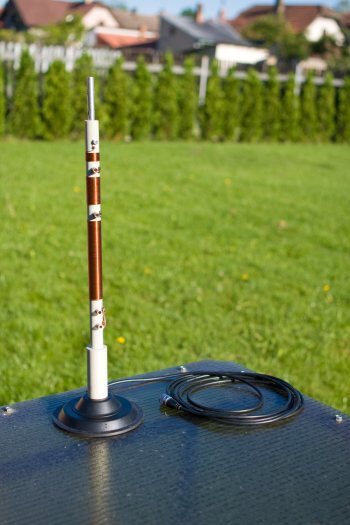

Finálovka 2.

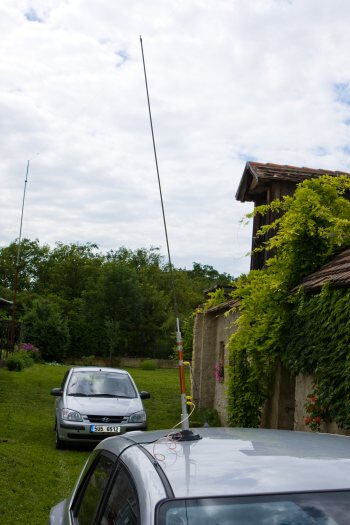

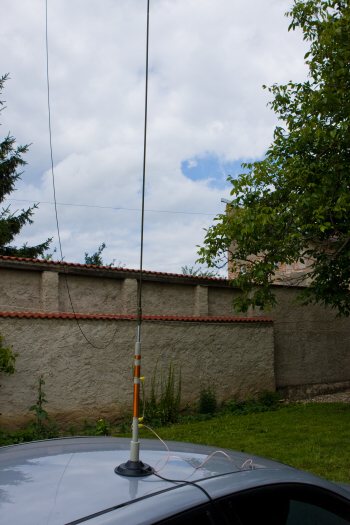

Testování v provozu.



První spojení s DL.

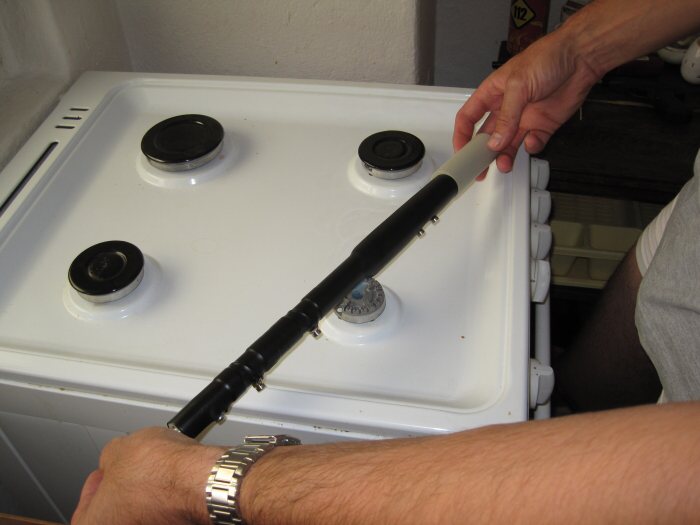

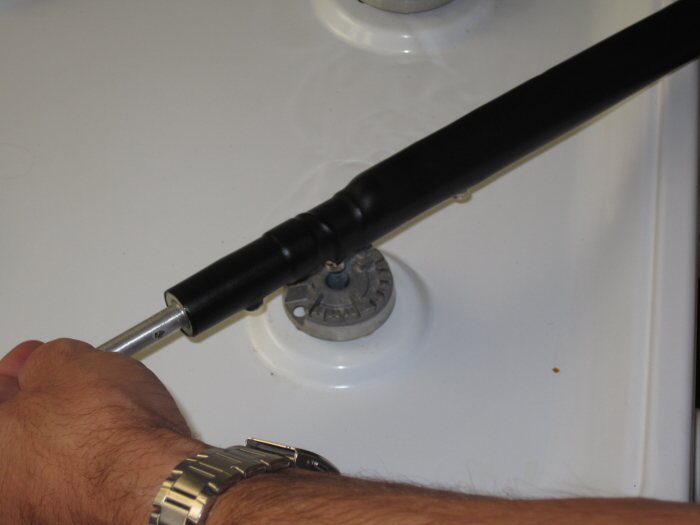

Po vyzkoušení jsem celou cívku zatavil do smršťovací bužírky.

73! OK5AJA a OK5AMA
