Sedmého února jsem začal kompletovat úplně novou ECO DHF6 s 40m kitem. Při montáži jsem na ní aplikoval několik zlepšováků. První je přetažení všech nýtových spojů a místa nasunutí trubek do sebe smršťovací páskou. Ta byla následně stavena plamenem, aby se do antény nedostávala voda a nedocházelo tím k oxidaci a tvorbě toho nepěkného šlemu s místě dotyku trubek. Smršťovací páska má i ochranu nečekaného uvolnění a vyklepání nýtů ze spojů. Další zlepšovák byl vytvořen podle OK1MRU. Jedná se o vytvoření malých vzpěr a pomocí silonu vynešení hmotnosti trapů každého prvku. Účel je jednoznačný a vynešení slouží jako ochrana proti hmotnosti námrazy, ptactva a jiných nečekaných zátěží na prvky. Bohužel italští kluci z firmy ECO nepočítali s tím, že se bude jejich anténa instalovat na stožárovou trubku o průměru 60mm, tak mi tím vznikl menší problém, jak vyřešit uchycení boomu. Nakonec jsem musel vytvořit vlastní třmeny z 10mm závitové tyče. A pod 10mm matice jsem musel dát odsazení, protože na držáku bylo tak málo místa, že větší matice by nešly utáhnout. Italové mi přidělali několik hodin práce a neustálé lezení s boomem na pracovní plošinu nahoru a dolu. Po kompletaci prvků jsem zvažoval jaký postup bude nejbezpečnější pro montáž prvků. Nakonec vyhrála stavba šestimetrového lešení HAKI doplněného o žebřík. Pro montáž prvků byl stanoven nejlepší den pro úrazy pátek třináctého. V ranních hodinách dorazil Luděk OK1VF a vše mohlo začít. Práce to byla naprosto sladěná a v 13:30 jsme měli anténu na místě včetně změření anténním analyzátorem. Všechny bandy ladili naprosto perfektně jen 40 metrové pásmo ladilo na 7,980Mhz. Jako zázrakem k jednomu ze sousedů přijela pracovní plošina pokácet strom, a tak mě napadlo toho šikovného človíčka oslovit pro doladění sedmičky. Asi po hodině čekání "plošiňák" dorazil a po krátké poradě se technik se svinovacím metrem a šroubovákem v ruce pohodlně vznesl k prvkům antény. Já jsem to jistil z dálky u PC a kontroloval křivku SWR na notebooku. Nakonec se podařilo s maximálním vysunutím ladících prvků dostat na 7,300. Takže ještě jednou mě bude muset poctít svojí návštěvou plošina a budu muset do 40m kitu dát delší trubičky. Velké díky patří Luďkovi OKVF za velkou pomoc při stavění lešení a instalaci prvků. Graf z analyzátoru pod galerií.

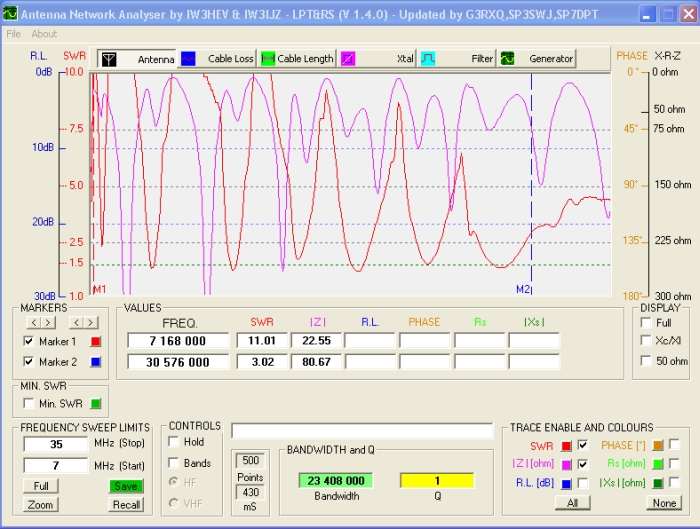

SWR - 7,426Mhz - 1,2/55Ohm; 10,100Mhz - 1,2/50Ohm; 14,400Mhz - 1,2/50Ohm; 18,000Mhz - 1,6/47Ohm; 21,180Mhz - 1,4/50Ohm; 24,880Mhz - 1,5/40Ohm; 28,736Mhz - 1,5/50ohm
|
||||
|
|
|||||
